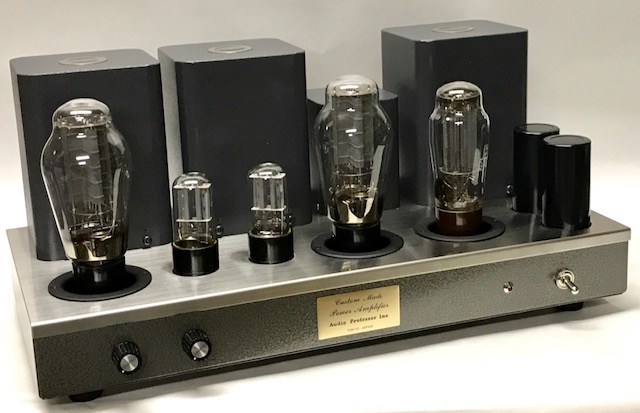

日本を代表するトランスメーカー”TAMURA”のトランスを搭載 Ｆ-913Aは大型コア材を使用した高能率・高性能アウトプット・トランスです。 PC-1036は,新たに300Bシングルステレオ用に設計されたトランスで、長年プロ用機で培われたノーハウとポリシーを感じるトランスです。 ■ 前段は６ＳN７による2段直結ドライブ回路で、PG帰還で後段との歪み打ち消しをおこなっております。 又、特定の周波数だけ、深く打ち消さないよう配慮しオーバーオールNFBと併用して低歪化しました。 ■ Ｂ電源整流は、ＭＵＬＬＡＲＤの旧型管ＧＺ３７（ＣＶ３７８）を採用 ■ 自己バイアス回路により安全、長寿命、無調整でご使用できます。 ■ ハンマートーン塗装、ステンレスHL・サブパネル付で高級感あるデザイン ■ 組立容易, テスターのみで制作可能 |
|||||||||||||
|
|
||||||||||||||
| 使用真空管 | 300B, 6SN7GT(SOVTEK), GZ37 | ダンピングファクター | 約 6 (8Ω 1kHz +10dBV ) | |||||||||||
| トランス | PC-1036, A-825A, F-913A | 負荷インピーダンス | 0,4,8,16Ω (SPOUTは、1系統） | |||||||||||
| 結合方式 | CR結合(PG帰還･歪打消し型) | 消費電力 | 140VA (100V, 1.4A, 0信号時) | |||||||||||
| 最大出力 | 8W×2 (8Ω 1kHz) | シャーシ | ハンマートーン塗装、サブパネル付 | |||||||||||
| 入力感度 | 0.75V (8Ω 1kHz、最大出力時) | 寸法 | 430(W)×215(D)×205(H) | |||||||||||
| 周波数特性 | 10Hz〜50kHz (±1dB 1W時） | 完成重量 | 18.3kg | |||||||||||
| 負帰還量 | 5.5dB | |||||||||||||
| ◎ 配線材はベルデンorテフロンを選択可能です。 | ||||||||||||||
| 高調波歪率 | 0.5%以下 (1W 1kHz 8Ω) | |||||||||||||
| ◎ 300B別売 |
|
|||||||||||||
| 残留雑音 | 0.5mV以下 (8Ω 負荷時) | |||||||||||||
| クロストーク | -65dB(10kHz L⇔R) | |||||||||||||
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
